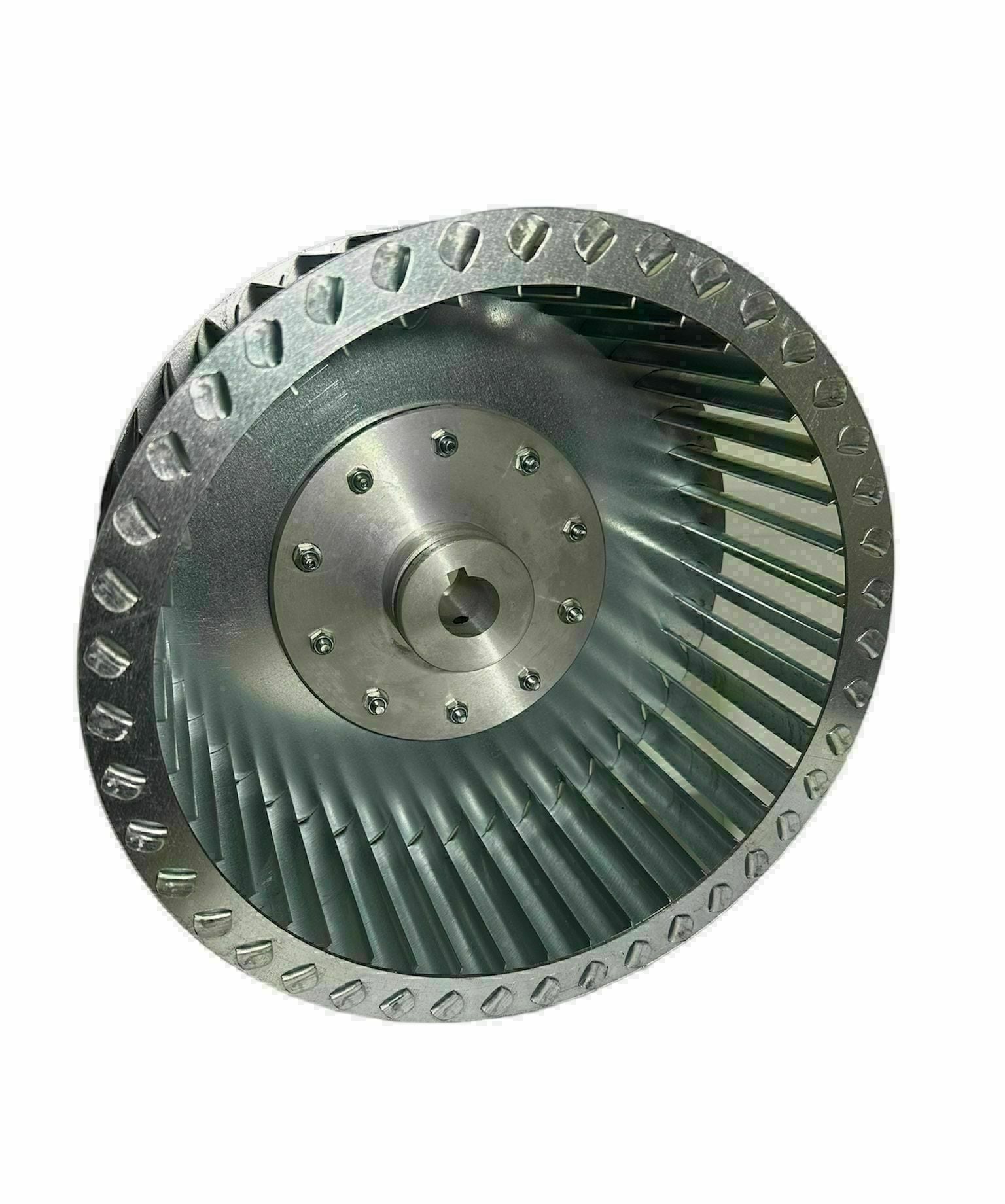

ORFAN Çap 315 Boy 118 Delik 19 mm Sol Yön Radyal Fan Pervanesi

ORFAN Çap 315 Boy 118 Delik 19 mm Sol Yön, iklimlendirme, havalandırma, iklimlendirme santralleri ve endüstriyel cihaz soğutma tesisatlarında yüksek statik basınç ve kararlı hava akışı sağlamak amacıyla tasarlanmış ağır hizmet tipi radyal fan pervanesidir. 315 mm dış çapı, 118 mm kanat genişliği (boyu) ve 19 mm standart motor mili geçiş deliği ile orta ve yüksek kapasiteli havalandırma ünitelerine mükemmel uyum sağlar. Sol yön (saat yönünün tersine - CCW) dönüş dinamiğine göre aerodinamik olarak şekillendirilmiş olan bu çark, salyangoz gövde içerisinde hava akışını sıkıştırarak yüksek statik basınca dönüştürür ve kanal tesisatındaki dirençleri kolayca aşar. ISO 1940 standartlarına uygun olarak hassas dijital cihazlarda statik ve dinamik balansı gerçekleştirilen ORFAN Çap 315 Boy 118 Delik 19 mm Sol Yön, uzun işletme ömrü boyunca titreşimsiz, sessiz ve yüksek enerji verimliliğiyle çalışır.

1. Aerodinamik Yapı, Malzeme ve Mühendislik Detayları

ORFAN Çap 315 Boy 118 Delik 19 mm Sol Yön radyal fan çarkı, akışkanlar mekaniği ilkelerine tam uyum sağlayacak biçimde tasarlanmış olup, elektrik motoruna binen radyal ve eksenel yükleri minimum seviyede tutacak teknik detaylara sahiptir.

• Öne Eğimli Sık Kanat Geometrisi (Forward Curved): Dönüş yönüne doğru kavis verilmiş çok sayıda dar kanatçık tasarımı, düşük ve orta devirlerde yüksek hava hacmi transferi gerçekleştirir. Emiş ağzından giren hava, kanat aralarında hızlandırılarak radyal eksende yüksek statik basınca dönüştürülür.

• Sol Yön (CCW - Counter-Clockwise) Dönüş Mimarisi: Motor milinden / tahrik yönünden bakıldığında saat yönünün tersine dönecek şekilde tasarlanan kanat ve disk yapısı. Sol atışlı salyangoz fan gövdeleri içerisinde hava türbülansını en aza indirerek maksimum debi verimliliği sunar.

• 19 mm Hassas Toleranslı Poyra Bağlantısı: 19 mm mil çapına sahip standart elektrik motorları ve dahili/harici rotorlu motor milleri ile eksenel kayma olmadan birleşen rijit poyra. Kama kanalı ve emniyet setskur vidası sayesinde yüksek torklu ilk kalkış anlarında bile mili güvenle kavrar.

• Korozyona Dayanıklı Galvaniz Çelik Yapı: Zorlu endüstriyel ortamlardaki neme, hafif korozyona ve sıcaklık değişimlerine karşı koruma sağlayan yüksek kaliteli galvaniz kaplı çelik sac. Malzemenin rijit yapısı, yüksek merkezkaç kuvveti altında kanat biçiminin bozulmasını önler.

• ISO 1940 Standartlarında Dinamik Balanslama: Üretim bandından çıkan her bir ORFAN pervanesi, yüksek hassasiyetli elektronik balans makinelerinde ISO 1940 (G2.5 / G6.3) normlarına uygun olarak dengelenir. Bu sayede çalışma esnasında oluşabilecek salınımlar sıfırlanarak motor rulman ömrü uzatılır.

2. Endüstriyel Kullanım Alanları ve Tesisat Entegrasyonu

Geniş kanat yüzeyi, 118 mm derinliği ve 19 mm mil uyumluluğu sayesinde ORFAN Çap 315 Boy 118 Delik 19 mm Sol Yön fan pervanesi, iklimlendirme ve havalandırma sektöründe geniş bir kullanım yelpazesine hitap eder.

• Hücreli Aspiratör ve Vantilatör Grupları: Ses ve ısı izolasyonlu hücresel aspiratör ünitelerinde yüksek kanal direncini yenerek kararlı taze hava temini veya kirli hava egzozu sağlama.

• İklimlendirme ve Havalandırma Santralleri (HVAC): Fabrikalar, ticari binalar, hastaneler ve otellerin iklimlendirme santrallerinde sürekli hava sirkülasyonu sağlayan fan bölümleri.

• Kanal Tipi Radyal Fan Sistemleri: Yüksek basınç düşüşünün yaşandığı uzun ve dirsekli havalandırma kanallarında debi düşüşünü engelleyen kanal içi fan çözümleri.

• Endüstriyel Kurutma ve Fırınlama Hatları: Tekstil, gıda, plastik ve boya fırınlarında sıcak havanın homojen bir şekilde dağıtılmasını sağlayan hava sirkülasyon sistemleri.

• Makine ve Pano Soğutma Sistemleri: Sanayi tipi ağır ekipmanların, güç ünitelerinin ve yüksek kapasiteli elektrik panolarının soğutulmasında kullanılan salyangoz fan grupları.

3. Montaj, Dönüş Yönü (Sol Yön) ve Periyodik Bakım Esasları

ORFAN Çap 315 Boy 118 Delik 19 mm Sol Yön radyal fan çarkının sistem içerisinde maksimum verimle çalışması ve tasarım ömrünü eksiksiz tamamlaması için aşağıdaki montaj ve bakım kurallarına uyulmalıdır:

1. Dönüş Yönü Kontrolü: Ürün "Sol Yön" (CCW) olarak üretilmiştir. Montaj öncesinde motor bağlantısı yapılmalı ve motorun saat yönünün tersine döndüğü doğrulanmalıdır. Ters dönüş yönü, hava debisinde ciddi kayıplara ve motorun aşırı ısınmasına yol açar.

2. 19 mm Mil ve Poyra Hizalaması: 19 mm motor mili üzerine geçiş sırasında poyranın eksenel olarak tam merkezlendiğinden emin olunmalı, kama kanalı doğru oturtulmalı ve setskur cıvataları uygun tork ile sıkılmalıdır.

3. Emiş Nozulu (Huni) Boşluğu: Pervanenin emiş ağzı ile salyangoz gövde emiş nozulu arasındaki aksiyel ve radyal boşluklar eşit tutulmalıdır. Çarkın gövdeye temas etmesi engellenmelidir.

4. Periyodik Temizlik ve Balans Koruma: Tozlu ve yağlı ortamlarda çalışan pervanelerin kanatçıkları üzerinde zamanla partikül birikmesi oluşabilir. Kanat aralarında biriken kirler dinamik balansı bozarak vibrasyona neden olacağından, çark belirli aralıklarla aşındırıcı olmayan solüsyonlarla temizlenmelidir.

4. Enerji Verimliliği, Akustik Performans ve Titreşim Kontrolü

İklimlendirme tesisatlarında işletme maliyetlerinin düşürülmesi ve gürültü seviyesinin kontrol altında tutulması büyük önem taşır. ORFAN Çap 315 Boy 118 Delik 19 mm Sol Yön, aerodinamik tasarımı sayesinde bu iki alanda yüksek performans sunar:

• Düşük Özgül Ses Gücü (dBA): Kanat uçlarındaki aerodinamik kavis, havanın kanattan ayrılma noktalarındaki ses oluşturan türbülans halkalarını minimize eder ve sessiz bir çalışma ortamı sağlar.

• Düşük Güç Tüketimi (kW/m³h): Dengelenmiş kanat kütlesi ve 118 mm kanat derinliği, motor şaftına binen radyal yükü azaltır. Bu sayede elektrik motoru nominal akım sınırlarında kalarak enerji tasarrufu sağlar.

• Sıfırlanmış Vibrasyon (Titreşim): ISO 1940 standartlarına uygun balanslama sayesinde mekanik titreşimlerin kanal tesisatına geçmesi önlenir ve rezonans kaynaklı ikincil gürültülerin önüne geçilir.

5. Teknik Özellikler ve Performans Parametreleri

Sıkça Sorulan Sorular (SSS)

ORFAN Çap 315 Boy 118 pervanede "Sol Yön" ne anlama gelmektedir?

"Sol Yön", fana motor şaftı / tahrik tarafından bakıldığında pervanenin saat yönünün tersine (Counter-Clockwise - CCW) döndüğünü ifade eder. Seçilen salyangoz gövdenin atış ağzı yönü ile pervanenin bu dönüş yönü birbiriyle tam uyumlu olmak zorundadır.

19 mm mil delik çapı hangi motor güçleri ile uyumludur?

19 mm mil çapı, iklimlendirme ve havalandırma sektöründe yaygın olarak kullanılan standart gövde büyüklüğündeki elektrik motorlarının mil standartları ile uyumludur. Montaj öncesinde motor mil çapının kumpas ile doğrulanması önerilir.

Radyal fan pervanesinde balanslama işlemi neden kritiktir?

Dinamik balansı yapılmamış çarklar çalışma esnasında yüksek genlikli mekanik titreşim üretir. Bu durum motor rulmanlarının kısa sürede arızalanmasına, gövde bağlantılarının gevşemesine ve gürültü seviyesinin artmasına neden olur.

Galvanizli çelik malzeme korozyona dayanıklı mıdır?

ORFAN tarafından kullanılan yüksek kaliteli galvaniz kaplı çelik sac, nemli ve yoğuşmalı hava şartlarında korozyona karşı üstün koruma sağlar. Rijit gövde yapısı yüksek dönme devirlerinde kanat deformasyonunu önler.

Pervanenin periyodik bakımı ne sıklıkla yapılmalıdır?

Çalışma ortamının toz, yağ ve partikül yoğunluğuna bağlı olarak 3 ila 6 aylık periyotlarla kanat temizliği yapılması önerilir. Temizlik esnasında kanatçıkların eğilmemesine ve balansın bozulmamasına özen gösterilmelidir.

Endüstriyel iklimlendirme standartlarına uygun, yüksek aerodinamik verimlilik ve maksimum işletme ömrü sunmak adına bu içerik büyük bir teknik titizlikle kaleme alınmıştır.

ORFAN ekibi tarafından gururla hazırlanmıştır.

Edit by Levent İŞCEN
