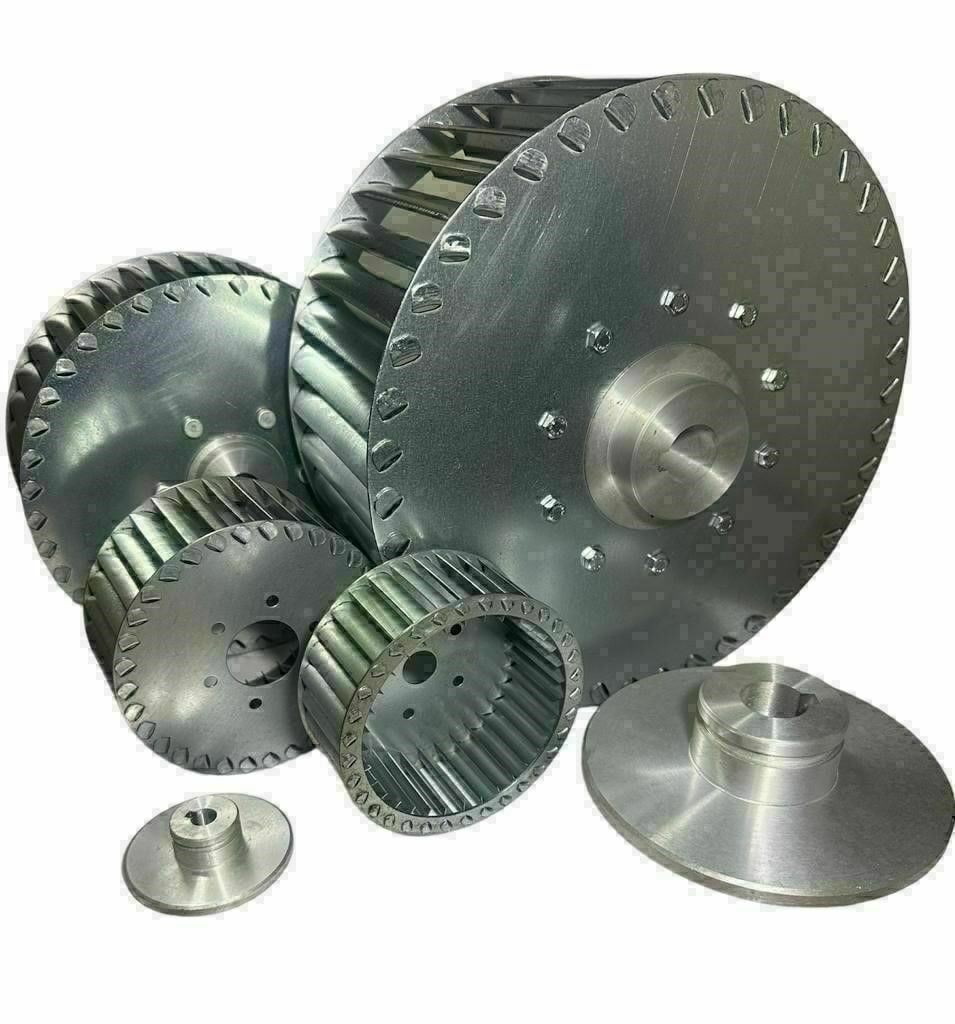

ORFAN Çap 315 Boy 102 Delik 24 mm Sol Yön Radyal Fan Pervanesi

ORFAN Çap 315 Boy 102 Delik 24 mm Sol Yön, alan kısıtı bulunan dar salyangoz kovanlarında ve hassas debi gerektiren iklimlendirme sistemlerinde yüksek statik basınç üretmek üzere geliştirilmiş endüstriyel radyal fan pervanesidir. 315 mm dış çapı ve 102 mm daraltılmış kanat derinliği ile eksenel boyutu kısıtlı gövdelerde hava akışını sıkıştırmadan yüksek çıkış hızına ulaştırırken; 24 mm işlenmiş poyra deliği sayesinde standart endüstriyel motor milleri ile direkt bağlantı sağlar. Sol yön (saat yönünün tersine - CCW) dönme geometrisine sahip olan bu çark, emilen havayı radyal doğrultuda ivmelendirerek sistemdeki yüksek kanal dirençlerini yener. ISO 1940 standartlarına uygun olarak hassas dijital balans makinelerinde statik ve dinamik dengelemesi tamamlanan ORFAN Çap 315 Boy 102 Delik 24 mm Sol Yön, yüksek devirli sürekli operasyonlarda mekanik titreşimi sıfırlayarak gürültüsüz, kararlı ve uzun ömürlü bir çalışma sergiler.

1. Kompakt Kanat Mimarisi, 24 mm Poyra Tasarımı ve Malzeme Kalitesi

Dar alanlarda maksimum hava hızı ve kararlı basınç elde etmek üzere tasarlanan ORFAN Çap 315 Boy 102 Delik 24 mm Sol Yön, akışkanlar mekaniği esaslarına uygun yapısal detaylara sahiptir:

• 102 mm Dar Eksenel Kanat Yapısı (Boy): Standart 118 mm veya 122 mm genişliğindeki çarklara kıyasla daha kompakt bir kovan derinliği sunar. Sınırlı eksenel mesafeye sahip hücresel aspiratör kabinlerinde ve dar salyangoz kovanlarda hava sürtünmesini azaltarak optimum üfleme tazyiki oluşturur.

• Öne Eğimli Çoklu Kanat Geometrisi (Forward Curved): Dönüş yönüne doğru kavis verilmiş sık kanatçık dizilimi, düşük ve orta devirlerde yüksek hava hacmini kavrayarak radyal eksende yüksek statik basınca dönüştürür.

• 24 mm Tam Toleranslı Standart Poyra: 24 mm motor şaftına boşluksuz oturan güçlendirilmiş poyra yapısı. Standart kama kanalı ve emniyet setskur cıvatası sayesinde ani kalkış ve duruşlardaki tork yüklerini mil üzerinde kayma yapmadan transfer eder.

• Sol Yön (CCW - Counter Clockwise) Akış Dinamiği: Tahrik / motor yönünden bakıldığında saat yönünün tersine dönerek havayı salyangoz gövdenin iç çeperine yönlendiren özel yön yapısı. Sol çıkışlı üfleme ağızlarında kesintisiz hava akışı üretir.

• Korozyona Dayanıklı Galvanizli Çelik Gövde: Yüksek nem ve değişken endüstriyel atmosfer şartlarına karşı üstün koruma sağlayan galvaniz kaplı çelik sac. Yüksek merkezkaç kuvvetlerinde kanat yapısını korur, biçim bozulmalarını engeller.

• ISO 1940 Hassas Dinamik Balanslama: Üretim hattı sonunda elektronik balans testlerinden geçirilen çark kütlesel dengesizliklerden arındırılır. Bu işlem, çalışma esnasında oluşabilecek eksenel salınımları ve rezonans gürültülerini önler.

2. Kullanım Alanları ve Sektörel Tesisat Uygulamaları

24 mm mil bağlantısı ve 102 mm dar kanat derinliği sunan ORFAN Çap 315 Boy 102 Delik 24 mm Sol Yön fan pervanesi, pek çok iklimlendirme ve havalandırma sisteminde tercih edilmektedir:

• Kompakt Kabinli Hücresel Aspiratörler: Alan tasarrufu sağlayan dar boyutlu izolasyonlu havalandırma ünitelerinde yüksek statik basınçlı taze hava temini veya egzoz aktarımı.

• Kanal Tipi Radyal Fan Grupları: Hava kanalı içi direnci yüksek olan ve sınırlı eksenel derinlik sunan havalandırma hatlarında kararlı üfleme sağlama.

• Endüstriyel Kurutma ve Pişirme Fırınları: Gıda, boya, tekstil ve seramik sektörlerinde sıcak havanın hazne içerisinde homojen biçimde dağıtılmasını sağlayan radyal sirkülasyon sistemleri.

• Brülör ve Hava Üfleme Tesisatları: Katı, sıvı veya gaz yakıtlı yakma sistemlerinde gerekli taze havayı yüksek basınçla yanma odasına ileten fan bileşeni.

• Cihaz ve Pano Soğutma Sistemleri: Yüksek ısı üreten sanayi tipi güç panoları ile makine soğutma bloklarında salyangoz fan bileşeni olarak kullanım.

3. Montaj Prosedürleri, Yön Doğrulaması ve Bakım Yönergeleri

Pervaneden optimum hava debisi elde etmek ve sistemin arızasız çalışmasını sağlamak için montaj ve periyodik bakım süreçlerinde aşağıdaki adımlara dikkat edilmelidir:

1. 24 mm Mil Doğrulaması: Montaj öncesinde motor milinin çapı kumpas ile ölçülmeli ve 24 mm olduğu doğrulanmalıdır. Poyra mile zorlanmadan geçmeli, kama tam olarak kanala yerleştirilmelidir.

2. Dönüş Yönünün (Sol Yön / CCW) Tespiti: Ürün saat yönünün tersine dönecek şekilde tasarlanmıştır. Motor bağlantısı yapıldıktan sonra şaft yönünden bakılarak dönüş yönü test edilmeli, ters çalışma durumunda elektrik bağlantısından yön düzeltilmelidir.

3. Emiş Huni (Nozul) Hizalaması: Fan pervanesinin emiş ağzı ile salyangoz gövdenin emiş konisi arasında radyal temas olmamalı, ancak hava kaçağını önleyecek minimum sızdırmazlık aralığı korunmalıdır.

4. Periyodik Temizlik ve Balans Takibi: Kirli ve yağlı ortamlarda çalışan pervanelerin kanat aralarında partikül birikmesi balans dengesini bozabilir. Belirli aralıklarla kanatçıklar yumuşak aparatlarla temizlenmelidir.

4. Akustik Performans, Enerji Verimliliği ve Balans Yönetimi

Gelişmiş aerodinamik tasarımı ve dinamik dengelenmiş yapısı sayesinde ORFAN Çap 315 Boy 102 Delik 24 mm Sol Yön, işletme maliyetlerini düşüren teknik avantajlar sunar:

• Düşük Akustik Gürültü (dB): Aerodinamik kavisli kanat profili, havanın kanat ucunu terk ederken oluşturduğu türbülans halkalarını kırarak gürültü seviyesini minimumda tutar.

• Optimum Motor Yükü ve Enerji Verimi: Dengelenmiş çark kütlesi ve 102 mm optimize kanat derinliği, kalkış anında ve sürekli rejimde motor şaftına aşırı yük bindirmez; elektriksel verimlilik sağlar.

• Sarsıntısız Mekanik Çalışma: ISO 1940 standartlarındaki balanslama, titreşimlerin havalandırma kanallarına yayılmasını önler ve tesisat genelinde mekanik yıpranmaları engeller.

5. Teknik Özellikler Tablosu

Sıkça Sorulan Sorular (SSS)

102 mm kanat boyunun 118 mm veya 122 mm modellere göre farkı nedir?

102 mm kanat genişliği, kovan eksenel derinliği daha dar olan salyangoz gövdelerde montaj kolaylığı sağlar. Dar kanat yapısı hava akış hızını artırarak yüksek dirençli kanallarda daha yüksek statik tazyik oluşturur.

24 mm mil delik çapı hangi motor torkları ile uyumludur?

24 mm şaft çapı, standart gövde büyüklüğüne sahip endüstriyel havalandırma motorları ve direkt drive aspiratör şaftları ile doğrudan uyumludur. Kalkış anındaki tork yüklerini kama yapısı sayesinde güvenle aktarır.

Sol Yön (CCW) fan pervanesi sağ atışlı kovan içinde kullanılabilir mi?

Hayır. Pervanenin kanat kavis yönü ile salyangoz gövdenin üfleme ağzı yönü aynı doğrultuda olmak zorundadır. Aksi halde debi ciddi oranda düşer ve motor aşırı yüklenerek ısınır.

Galvanizli çelik malzeme korozyona dayanıklı mıdır?

Evet. Yüksek kaliteli galvaniz kaplı çelik sac, neme ve yoğuşmalı havaya karşı direnç gösterir. Dönüş esnasında oluşan yüksek merkezkaç kuvvetlerinde biçim bozulmasını engeller.

Pervanede balans bozulması durumunda ne yapılmalıdır?

Çalışma esnasında fandan aşırı titreşim veya uğultu geliyorsa öncelikle kanat aralarındaki kir birikintileri temizlenmelidir. Temizliğe rağmen titreşim devam ediyorsa kanatların darbe alıp almadığı kontrol edilmelidir.

Endüstriyel iklimlendirme standartlarına uygun, yüksek aerodinamik verimlilik ve maksimum işletme ömrü sunmak adına bu içerik teknik titizlikle hazırlanmıştır.

Edit by Levent İŞCEN
