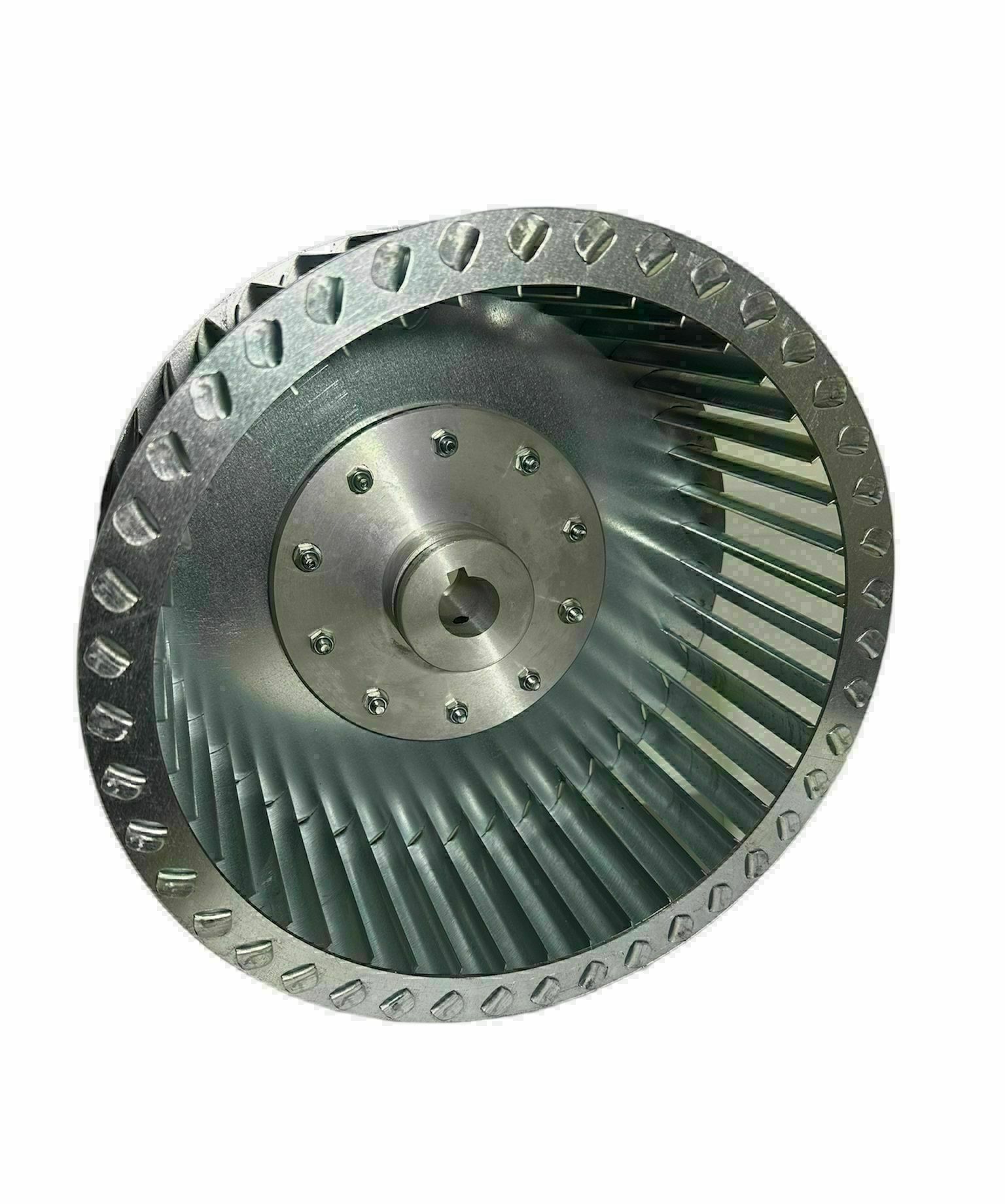

ÇAP 315 BOY 112 DELİK 24 mm SOL YÖN RADYAL FAN PERVANESİ
Çap (A) : 315 mm
Boy (G) : 112 mm
Delik (O) : 24 mm
Yön Emişten : SOL (HH)
Gövde çıkıntısı (S): 17 mm
Kanat genişlik (Z) : 29 mm
İç çap (B) : 270 mm
-
Ürünlerin tamamı kendi imalatımızdır.
-Her boy çap ve ebatta üretim yapılmaktadır.
-Üretimini yaptığımız Fanların dinamik ve statik balansları alınarak tarafınıza gönderilecektir.
-İster bir adet ister bin adet alabilirsiniz.
-Adetli alımlar için lütfen iletişime geçiniz daha uygun şartlarda yeni satışlar açılabilir.
-Kullanım alanları çok yönlüdür değiştirmek istediğiniz boy,çap veya delik ölçüsü var ise firmamıza ulaşarak bildirebilirsiniz ?
- Aşşağıdaki tabloda ÇAPLAR ve BOYLAR belirtilmiştir.
- İhtiyacınız olan fan pervanesinin ölçülerini bilmeniz yeterlidir.
- Aynı ÇAP ölçüsündeki tüm fanlar boylarına göre fiyat farklılıkları gösterir.
- İhtiyacınız olan fanı satın alabilir ve iletişim kısmından bize boy ve delik(mil) ölçüsünü bildirebilirsiniz.
- Delik(mil) ölçüsü standart dışı olması halinde fiyat farkı oluşabilmektetir,bunun için ayrı bir satış açılmaktadır lütfen iletişime geçiniz.
ORFAN Çap 315 Boy 112 Delik 24 mm Sol Yön Radyal Fan Pervanesi
ORFAN Çap 315 Boy 112 Delik 24 mm Sol Yön, dar alanlı salyangoz gövde yapıları ve hassas debi gerektiren iklimlendirme sistemleri için özel olarak üretilmiş yüksek performanslı radyal fan pervanesidir. 315 mm dış çapı ve 112 mm kompakt kanat genişliği ile dar kovan derinliklerine sorunsuz entegre olurken, 24 mm işlenmiş poyra deliği sayesinde standart endüstriyel motor milleri ile direkt bağlantı sağlar. Sol yön (saat yönünün tersine - CCW) dönme dinamiğine sahip olan bu çark, emilen havayı radyal doğrultuda ivmelendirerek yüksek statik basınç artışı üretir. ISO 1940 standartlarında hassas dijital balans makinelerinde statik ve dinamik olarak dengelenen ORFAN Çap 315 Boy 112 Delik 24 mm Sol Yön, yüksek devirli operasyonlarda mekanik titreşimi sıfırlayarak sessiz, kararlı ve uzun ömürlü bir çalışma performansı sergiler.
1. Aerodinamik Tasarım, 24 mm Poyra ve Malzeme Özellikleri
Dar alanlarda yüksek hava hızına ulaşmak için optimize edilen ORFAN Çap 315 Boy 112 Delik 24 mm Sol Yön, akışkanlar mekaniği kriterlerine göre dizayn edilmiştir:
-
112 mm Kompakt Kanat Derinliği (Boy): 118 mm ve 122 mm genişliğindeki standart modellere kıyasla daha dar bir gövde profiline sahiptir. Bu yapı, eksenel alanı kısıtlı salyangoz kovanlarda ve yüksek çıkış hızı istenen spesifik havalandırma hatlarında ideal hava sevk stabilitesi oluşturur.
-
Öne Eğimli Çoklu Kanat Geometrisi (Forward Curved): Dönüş yönüne doğru eğimlendirilmiş sık kanatçıklar, düşük ve orta devirlerde havayı yüksek basma gücüyle kanaldan ileriye iletir.
-
24 mm Tam Toleranslı Standart Poyra: 24 mm motor şaftına boşluksuz geçen rijit poyra yapısı. Standart kama kanalı ve sabitleme setskur cıvatası ile ani kalkışlarda mil kayması yaşanmasını engeller.
-
Sol Yön (CCW - Counter Clockwise) Hava Sevk Dinamiği: Tahrik ve motor yönünden bakıldığında saat yönünün tersine dönerek havayı salyangoz gövdenin iç çeperinde sıkıştıran özel kavis yapısı.
-
Korozyona Dayanıklı Galvanizli Çelik Gövde: Yüksek nem ve değişken sıcaklık barındıran endüstriyel ortamlarda paslanmaya karşı direnç sağlayan galvaniz kaplı sac malzeme.
-
ISO 1940 Dijital Dinamik Balans: Elektronik balans tezgahlarında kütlesel sapmaları giderilmiş çark yapısı, motor rulmanlarına binen eksenel yükleri en aza indirir.
2. Endüstriyel Kullanım ve Tesisat Uygulama Alanları
112 mm kanat derinliği ve 24 mm mil geçiş alanı sunan ORFAN Çap 315 Boy 112 Delik 24 mm Sol Yön fan çarkı, geniş bir endüstriyel kullanım yelpazesine hitap etmektedir:
-
Kompakt Hücresel Aspiratörler: Dar kabin ölçülerine sahip izolasyonlu havalandırma ve egzoz ünitelerinde yüksek statik basınç üretme.
-
Kanal Tipi Radyal Fan Grupları: Hava kanalı içi direnci yüksek olan ve sınırlı alan sunan havalandırma hatlarında taze hava temini.
-
Endüstriyel Isıtma ve Soğutma Cihazları: Sıcak hava apareyleri, kurutma fırınları ve iklimlendirme santrallerinde hava sirkülasyonu sağlama.
-
Kazan ve Yakma Tesisatları: Katı, sıvı veya gaz yakıtlı yakma sistemlerinde gerekli taze havayı basınçlı olarak yakma odasına ileten fan bileşeni.
-
Makine ve Güç Ünitesi Soğutması: Yüksek ısı üreten sanayi ekipmanlarının ve panoların soğutulmasında kullanılan salyangoz fan sistemleri.
3. Montaj Teknikleri, Yön Doğrulaması ve Bakım Yönergeleri
Sistemin tasarım değerlerinde çalışması ve arıza riskinin ortadan kaldırılması için şu konulara dikkat edilmelidir:
-
Dönüş Yönü (Sol Yön) Doğrulaması: Pervane "Sol Yön" (CCW) mimarisine sahiptir. Motor bağlantısı tamamlandıktan sonra motor şaftı tarafından bakıldığında çarkın saat yönünün tersine döndüğü doğrulanmalıdır.
-
24 mm Mil Bağlantısı: Motor mili üzerine poyra oturtulurken kama tam olarak kanala yerleştirilmeli, setskur vidası tork anahtarı ile uygun değerde sıkılmalıdır.
-
Emiş Huni (Nozul) Hizalaması: Emiş nozulu ile fan pervanesi ağzı arasındaki radyal boşluğun eşit olmasına dikkat edilmeli, sürtünme riski engellenmelidir.
-
Temizlik ve Balans Takibi: Kanatçıklar üzerinde toz veya yağ birikmesi zamanla ağırlık dengesini bozabilir. Belirli periyotlarda kanat yüzeyleri yumuşak aparatlarla temizlenmelidir.
4. Ses Düzeyi, Verimlilik ve Vibrasyon Performansı
Mühendislik detayları sayesinde ORFAN Çap 315 Boy 118 Delik 24 mm Sol Yön, yüksek enerji tasarrufu ve düşük gürültü seviyesi vadeder:
-
Düşük Akustik Gürültü (dB): Aerodinamik kavisli kanat yapısı, hava akışının neden olduğu türbülansı kırarak sessiz bir çalışma ortamı sunar.
-
Düşük Güç Tüketimi (kW): Dengelenmiş dönme kütlesi sayesinde motor miline aşırı yük binmez, elektrik motoru nominal değer aralığında çalışarak enerji tasarrufu sağlar.
-
Titreşimsiz Çalışma: ISO 1940 balans standartları sayesinde tesisata veya havalandırma kanallarına mekanik sarsıntı iletilmez.
5. Teknik Özellikler Tablosu
| Parametre | Teknik Tanım / Değer |
| Marka / Üretici | ORFAN |
| Model | ORFAN Çap 315 Boy 112 Delik 24 mm Sol Yön |
| Dış Çap (Çap) | 315 mm |
| Kanat Genişliği (Boy) | 112 mm |
| Mil Delik Çapı | 24 mm (Kama Kanallı ve Setskur Sabitlemeli) |
| Dönüş Yönü | Sol Yön / Saat Yönünün Tersine (CCW) |
| Kanat Tipi | Öne Eğimli Sık Kanatlı (Forward Curved) |
| Gövde Malzemesi | Korozyona Dayanıklı Galvaniz Çelik |
| Balans Kalitesi | ISO 1940 Statik ve Dinamik Balanslı |
| Çalışma Rejimi | Sürekli Ağır Hizmet Şartlarına Uygun (S1) |
| Uygulama Tipi | Hücresel Aspiratörler, Kanal Fanları, Yakma Tesisatları |
Sıkça Sorulan Sorular (SSS)
112 mm kanat boyunun 118 mm veya 122 mm modellere göre farkı nedir?
112 mm kanat genişliği, kovan eksenel derinliği daha dar olan salyangoz gövdelerde kullanım kolaylığı sağlar. Aynı çapta (315 mm) dar kanat yapısı, hava akış hızını artırarak belirli hava kanalı kesitlerinde daha yüksek tazyik oluşturur.
24 mm mil delik çapı hangi motor torkları ile uyumludur?
24 mm şaft çapı, standart gövde büyüklüğüne sahip endüstriyel havalandırma motorları ve direkt drive aspiratör şaftları ile doğrudan uyumludur. High-torque (yüksek torklu) ilk kalkışlarda kama yapısı güvenli aktarım sağlar.
Sol Yön (CCW) fan pervanesi sağ atışlı kovan içinde kullanılabilir mi?
Hayır. Pervanenin kanat kavis yönü ile salyangoz gövdenin üfleme ağzı yönü aynı doğrultuda olmak zorundadır. Aksi halde debi ciddi oranda düşer ve motor aşırı yüklenerek ısınır.
Galvanizli çelik malzeme korozyona dayanıklı mıdır?
Evet. Yüksek kaliteli galvaniz kaplı çelik sac, neme ve yoğuşmalı havaya karşı koruma sunar. Dönüş esnasında oluşan yüksek merkezkaç kuvvetlerinde biçim bozulmasını engeller.
Pervanenin periyodik bakımı ne sıklıkla yapılmalıdır?
Ortamdaki partikül ve toz yoğunluğuna bağlı olarak 3 ila 6 aylık aralıklarla periyodik kontrol ve kanat temizliği yapılması önerilir.
Endüstriyel iklimlendirme standartlarına uygun, yüksek aerodinamik verimlilik ve maksimum işletme ömrü sunmak adına bu içerik teknik titizlikle hazırlanmıştır.
Edit by Levent İŞCEN
